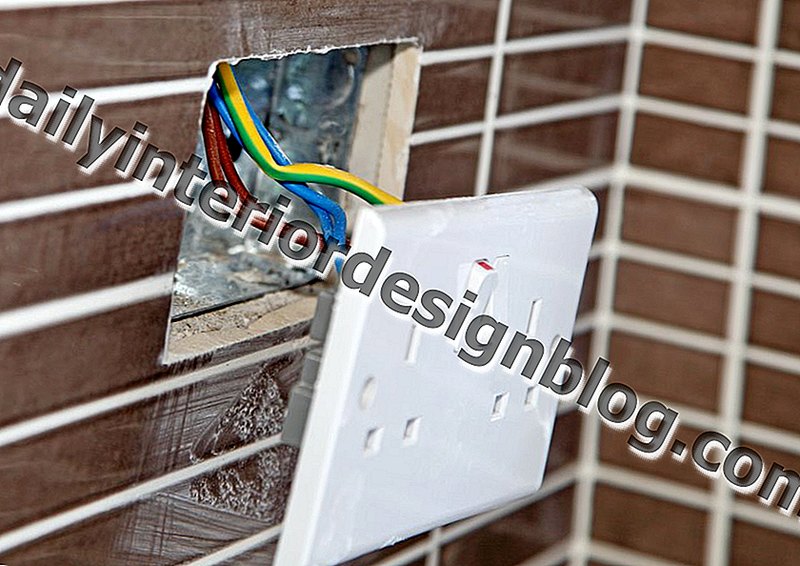

Cara Memasang Kotak Listrik Pekerjaan Lama (Retrofit)

Memasang Kotak Listrik Benda Kerja Lama untuk Sakelar atau Outlet

Kotak listrik yang digunakan untuk memasang outlet, sakelar, dan lampu di dinding dan langit-langit memiliki variasi ukuran dan gaya yang sepertinya tak ada habisnya, termasuk versi logam (baja) yang membutuhkan landasan kotak dan versi bukan logam (PVC, resin fenolik atau fiberglass) yang tidak perlu membumikan kotak. Kotak logam dapat digunakan dengan kabel listrik nonlogam (Tipe NM-B) atau logam. Kotak plastik non logam dirancang hanya untuk digunakan dengan kabel listrik berselubung bukan logam.

Apa pun bahannya, kotak listrik dapat secara longgar dibagi menjadi dua jenis:

• Kotak kerja baru, dirancang untuk dipasang tepat setelah dinding dibingkai tetapi SEBELUM permukaannya selesai dengan drywall.
• Kotak kerja lama (juga disebut retrofit), dirancang untuk dipasang SETELAH dindingnya selesai. Kotak kerja lama ini digunakan selama proyek renovasi. Mereka memiliki tab sudut yang berlawanan atau "telinga" yang tidak terpisahkan dari kotak yang menekan sisi belakang dinding saat sekrup pengencang dikencangkan.

Memasang kotak kerja lama ke dinding yang ada untuk menambah outlet atau sakelar dinding adalah proyek mudah yang hanya memerlukan beberapa alat umum, yang mungkin sudah Anda miliki jika Anda terbiasa dengan perbaikan listrik dasar:

• Kotak listrik bukan logam yang berfungsi lama
• Obeng multi-kepala
• Pensil
• Melihat lubang kunci
• Penari telanjang kabel
• Alat pengupasan kawat

Kotak Listrik Pekerjaan Lama

Kotak kerja lama dirancang untuk dipasang setelah-fakta-di dinding yang sudah selesai. Mereka sering digunakan dalam situasi di mana Anda menambahkan outlet atau memperluas sirkuit yang ada di ruangan yang sudah selesai. Karena Anda tidak memiliki kesempatan untuk melampirkan kotak secara langsung ke stud dalam situasi ini, kotak-kotak ini memerlukan cara penahan yang berbeda.

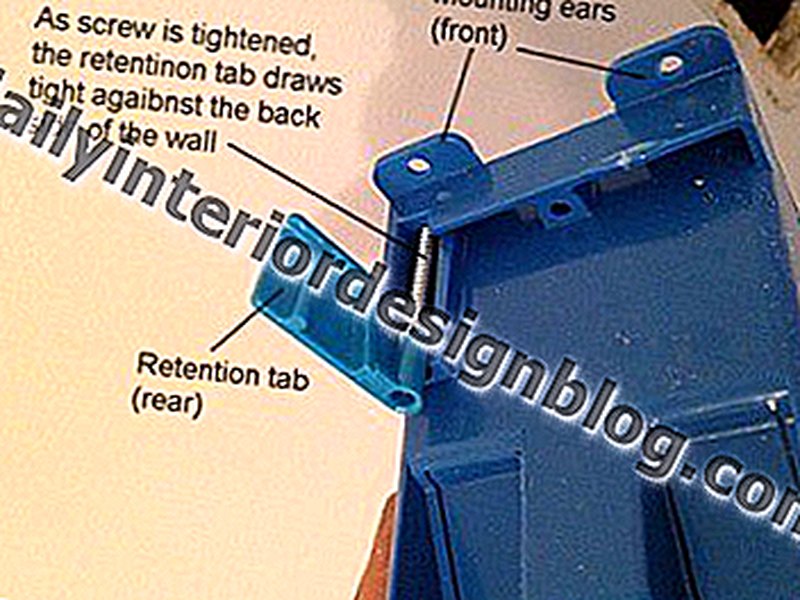

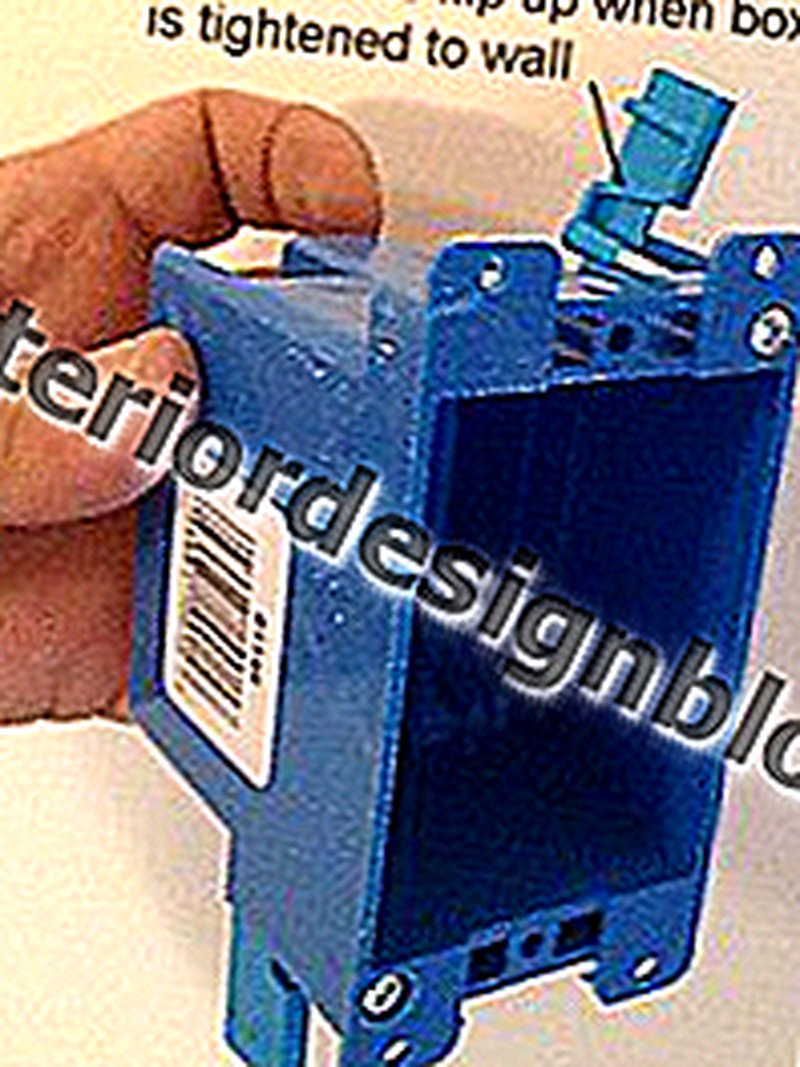

Untuk berlabuh di tempat, kotak-kotak ini memiliki sistem pengikat pintar yang menggunakan tab retensi dan pemasangan telinga yang terletak di sudut yang berlawanan dari kotak. Setelah kotak dimasukkan ke dalam guntingan dinding dan sekrup dikencangkan, tab retensi belakang terbuka dan menarik kencang ke belakang drywall atau plester, sementara memasang telinga di bagian depan kotak tekan terhadap wajah depan panel. dinding. Bagian depan telinga dan retensi belakang "mencubit" kotak dengan kuat pada permukaan dinding.

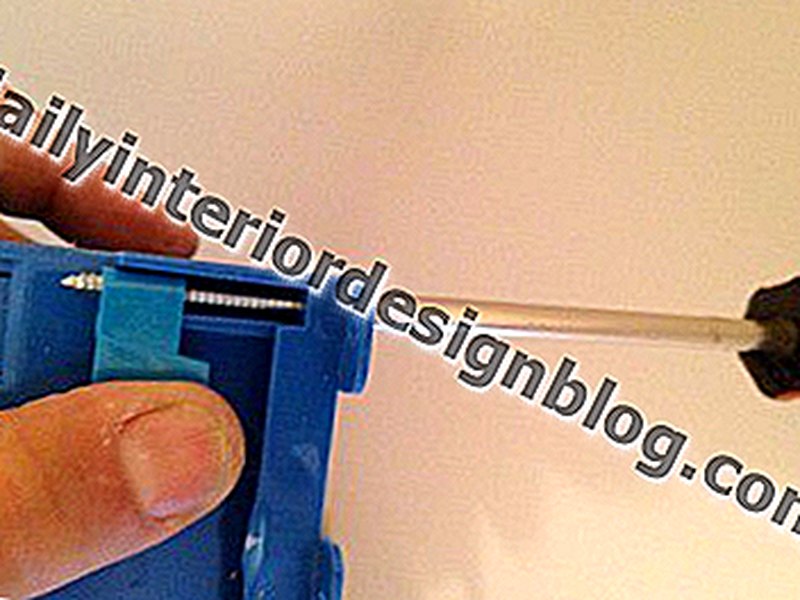

TIP # 1: Siapkan Sekrup Tab Retensi

Sekrup yang masuk ke tab retensi pada kotak terkadang sangat ketat ketika kotak tersebut berasal dari pabrikan. Ini mungkin mengharuskan Anda untuk memberikan tekanan yang cukup besar ke dinding ketika Anda memutar sekrup, yang dapat merusak dinding.

Untuk menghindari masalah ini, cukup kencangkan sekrup pemasangan SEBELUM pemasangan, gambar tab retensi sekitar 1/4 hingga 3/8 inci. Ini secara efektif menghalangi benang dalam tab penahan plastik, membuat sekrup lebih mudah untuk diputar nanti ketika Anda benar-benar mengamankan kotak di dinding. Setelah sekrup ditarik sedikit, kencangkan sekrup untuk memungkinkan tab retensi kembali ke posisi terlipat semula.

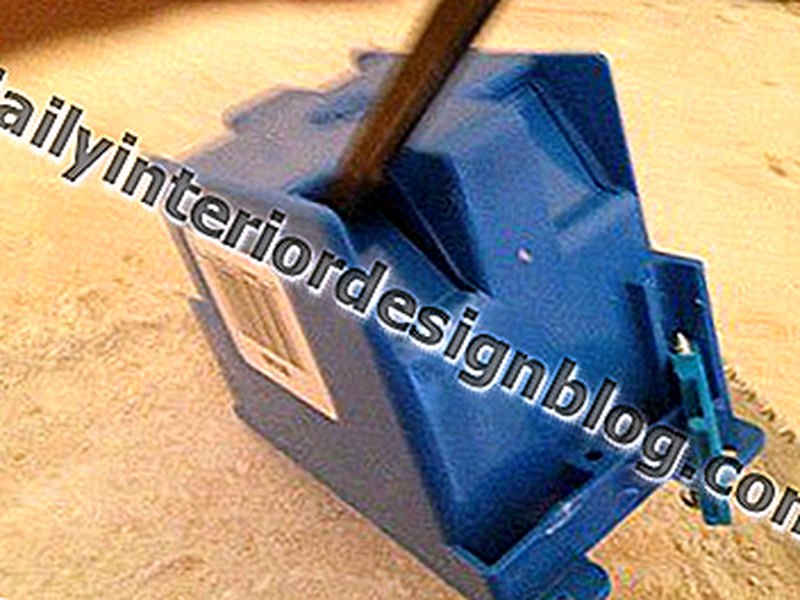

TIP # 2: Siapkan Penjepit Kabel Listrik Kotak PVC

Kotak listrik kerja lama yang terbuat dari PVC menggunakan sistem penjepitan cepat terintegrasi untuk menahan kabel NM-B yang bukan logam ke dalam kotak. Tab penjepit ini bisa agak sulit dibuka.

Untuk mempermudah penyisipan kabel listrik ke dalam kotak, gunakan obeng pipih dan cungkil tab penjepit sekitar 1/4 inci. Ini akan melonggarkan klem dan memudahkan pemasangan kabel.

Siapkan Pembukaan Kotak Listrik di Dinding

Langkah pertama dalam memasang kotak listrik karya lama adalah membuat guntingan dinding.

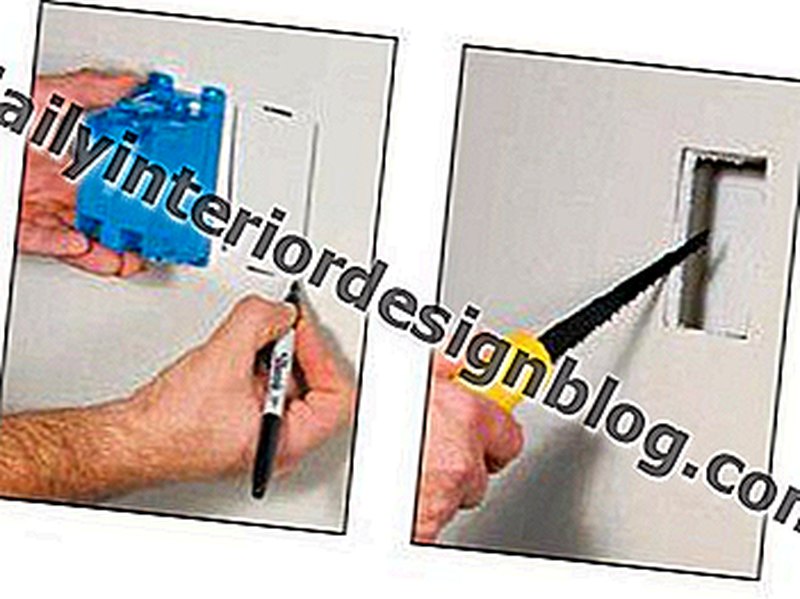

1. Posisikan kotak listrik mundur ke dinding, di posisi yang tepat Anda berencana untuk menginstalnya.
2. Ambil pensil dan lacak garis kotak di dinding (Catatan: Beberapa gaya kotak mungkin mengharuskan Anda memperbesar lubang sedikit pada titik di mana tab penyimpanan berada. Jika demikian, ini akan menjadi jelas ketika Anda mencoba untuk geser kotak ke dinding).
3. Dengan menggunakan gergaji lubang kunci drywall, potong lubang dengan hati-hati di sepanjang garis yang dilacak dan keluarkan drywall kosong. Pukulan tajam pada tumit gergaji biasanya akan menyebabkan bilah drywall menusuk sehingga Anda dapat mulai memotong. Untuk plester, Anda dapat mengebor lubang akses area potongan untuk menyediakan ruang untuk memasukkan mata gergaji.

Jalankan Cable dan Strip the Sheathing

Sebelum kotak kerja lama dipasang, satu atau lebih kabel listrik NM-B harus dijalankan ke dinding. Jika outlet baru adalah perpanjangan rangkaian sederhana, kemungkinan hanya akan ada satu kabel yang berjalan dari lokasi outlet terakhir ke lokasi box baru. Skenario perkabelan yang lebih rumit membutuhkan dua kabel. Pastikan panjang baru kabel berukuran tepat untuk arus listrik sirkuit.

1. Jalankan kabel ke lokasi kotak baru. Harus ada 8 hingga 12 inci kabel berlebih pada pembukaan dinding yang baru. Pada titik ini, kabel baru harus dilepaskan ke perangkat listrik apa pun. Jika kabel sudah terhubung di sisi sumber sirkuit, pastikan pemutus daya yang memasok daya ke sana telah dimatikan di panel layanan utama.
2. Setelah lubang dipotong di dinding untuk kotak, masukkan kabel (atau kabel) keluar melalui lubang dinding.

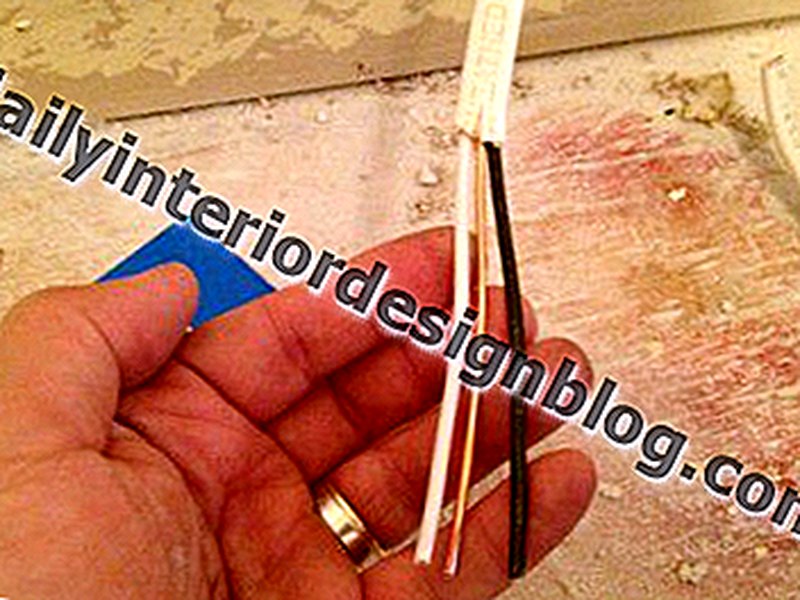

3. Sebelum memasukkan kabel ke dalam kotak kerja lama, gunakan stripper kabel untuk melepaskan sekitar 6 inci dari selubung vinil luar dari kabel NM-B, yang memperlihatkan konduktor dan kabel arde. Ini juga dapat dilakukan dengan mengambil pisau utilitas tajam atau pisau cukur dan mengiris PARALLEL selubung ke kabel, berhati-hati untuk tidak mengiris isolator. Hati-hati memotong sarungnya.

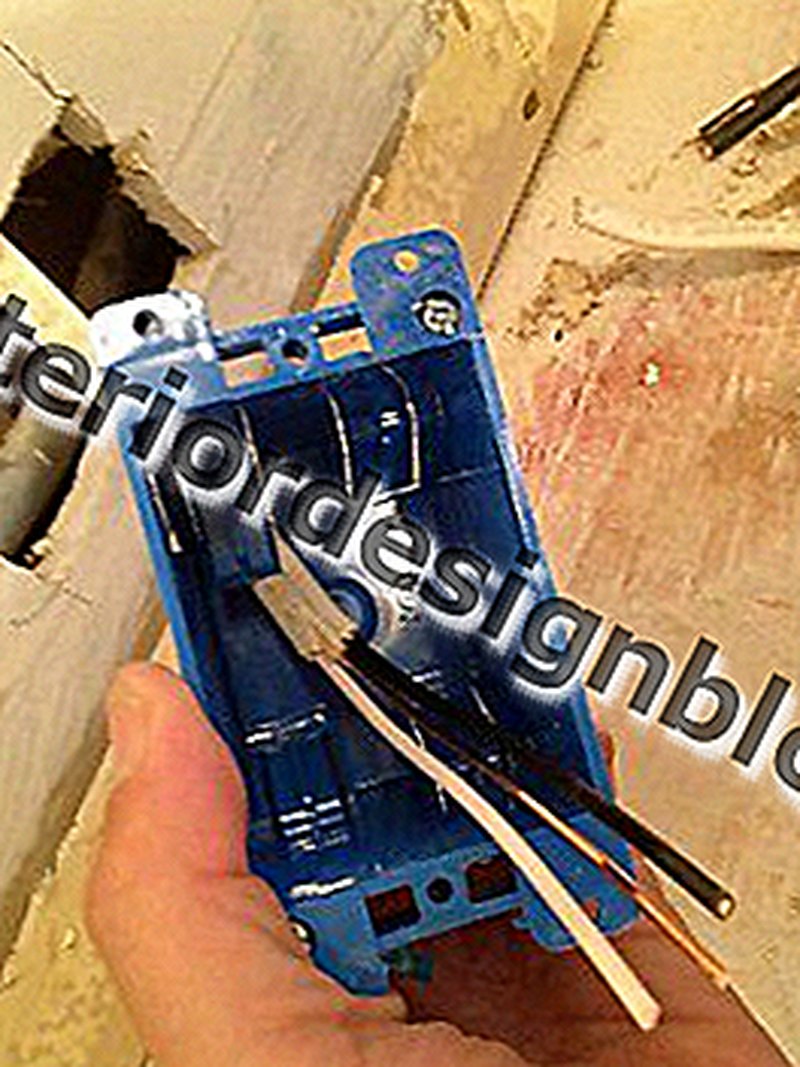

Masukkan Kabel ke dalam Kotak

Masukkan kabel berselubung bukan logam yang dilucuti ke dalam kotak kerja lama, pastikan selubung terpasang di bawah tab penjepit (untuk kotak PVC) atau batang penjepit (untuk kotak fenolik resin / fiberglass). Pastikan untuk meninggalkan sekitar 6 hingga 7 inci kabel yang terbuka. Dipasang dengan benar, harus ada 1/2 hingga 1 inci selubung kabel memanjang ke dalam kotak, diamankan di bawah penjepit.

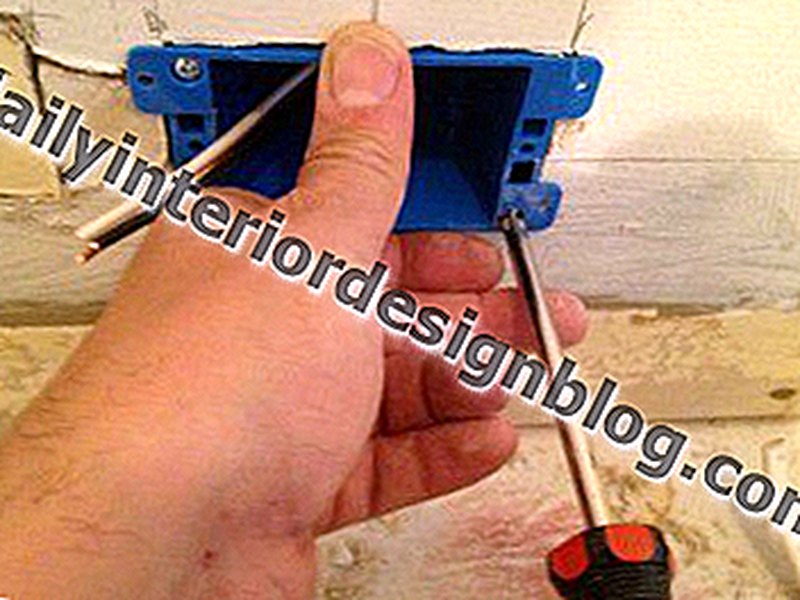

Masukkan Kotak Kerja Lama Ke Dinding

Selanjutnya, cukup tempatkan kotak listrik kerja lama ke dalam lubang di dinding. Pegang kotak sehingga telinga yang terpasang di bagian depan kotak menempel erat pada bagian depan dinding kering saat Anda mengencangkan kedua sekrup penahan. Memutar sekrup akan membalik tab retensi sehingga mereka dapat ditarik ke belakang drywall, mengamankan kotak ke dinding.

Strip Insulasi Kawat dari Konduktor

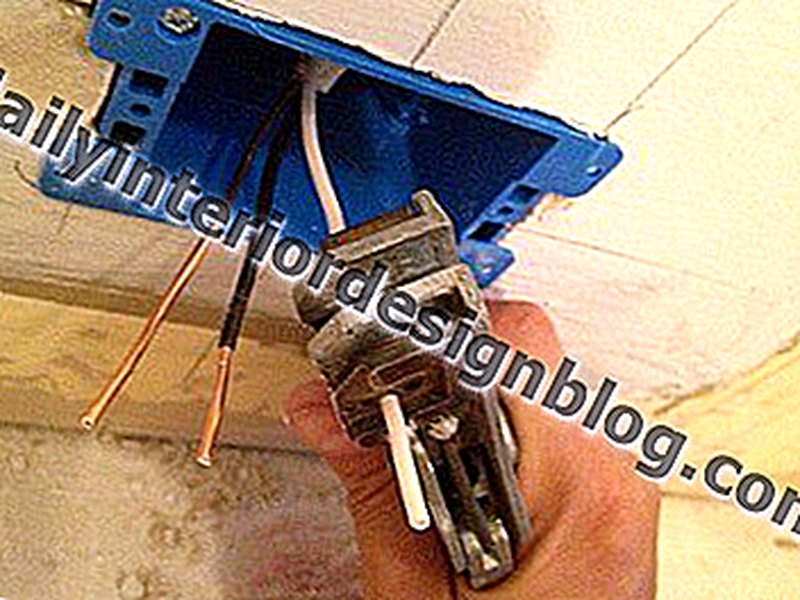

Menggunakan stripper kawat, strip isolasi 3/4 hingga 1 inci dari ujung masing-masing konduktor kawat. Wire stripper adalah alat terbaik untuk ini, karena memiliki ukuran slot yang berbeda agar sesuai dengan alat pengukur kawat yang berbeda. Jika Anda menggunakan pisau serba guna untuk melepas kawat, pastikan untuk tidak mencabut konduktor logam.

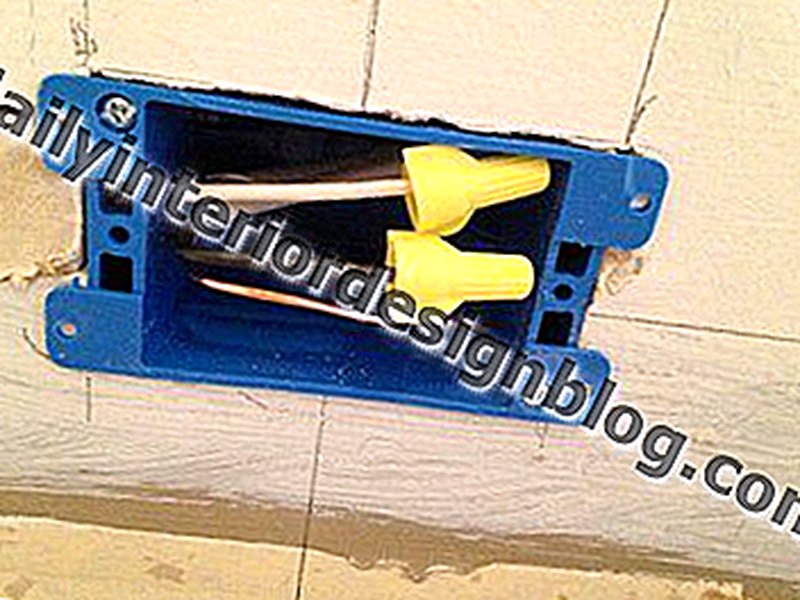

Langkah Terakhir

Kotak Anda sekarang siap untuk menerima stop kontak atau saklar. Untuk keamanan, pasang mur kawat ke ujung kabel sampai Anda siap untuk membuat koneksi akhir.
