Cara Menyambungkan Stop kontak dan Sakelar Listrik

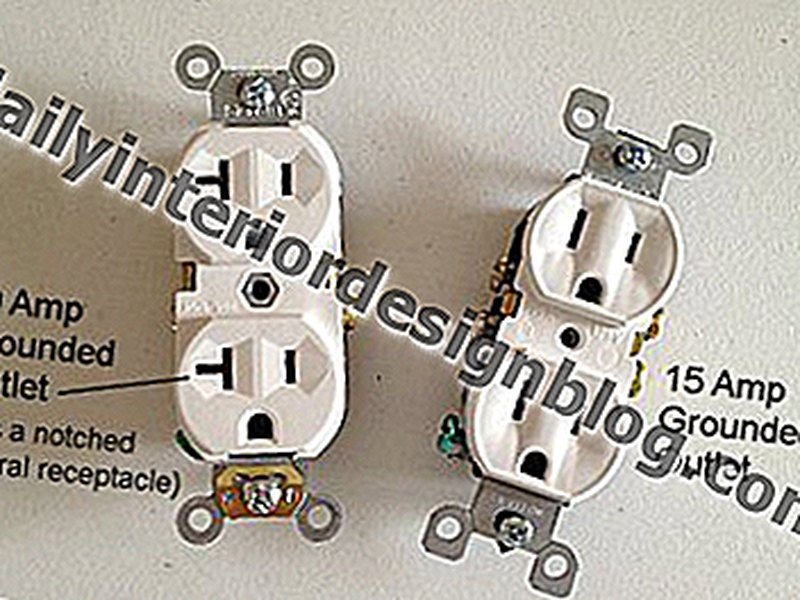

Dasar-dasar Pengkabelan Perangkat

Kabel outlet listrik (benar disebut wadah) dan sakelar melibatkan banyak teknik dasar yang sama. Membuat koneksi yang aman dan tahan lama membutuhkan persiapan kabel sirkuit yang benar yang akan terhubung ke perangkat dan mengamankan setiap kabel ke terminal yang benar.

Alat dan Perlengkapan yang Anda Butuhkan

• Alat kombinasi listrik atau penari kawat
• Obeng
• Tang dengan ujung hidung
• Konektor kawat (mur kawat atau konektor gaya push-fit)

Membuat Koneksi Terminal Sekrup yang Benar

Praktik terbaik standar untuk menghubungkan kabel sirkuit ke sakelar atau stopkontak adalah dengan menggunakan terminal sekrup, yang biasanya terletak di sisi-sisi badan perangkat. Untuk membuat koneksi yang aman dan aman menggunakan terminal sekrup:

1. Strip sekitar 3/4 inci isolasi dari masing-masing kawat sirkuit (kawat tanah mungkin tidak diisolasi), menggunakan penari telanjang kawat.
2. Tekuk ujung kawat yang telanjang menjadi kait, atau bentuk "U", menggunakan tang jarum.
3. Pasang kait masing-masing kawat di atas terminal sekrup yang sesuai sehingga ujung kabel berada di sisi kanan sekrup. Insulasi kawat harus dekat dengan - tetapi tidak di bawah - sekrup; hanya logam telanjang dari kawat yang harus menghubungi bagian mana pun dari sekrup.
4. Tutup kait tepat di sekitar betis sekrup, menggunakan tang jarum.
5. Kencangkan sekrup searah jarum jam, menggunakan obeng Phillips. Karena kait dililitkan searah jarum jam di sekitar sekrup, kencangkan sekrup semakin menutup kait. Sekrup harus sangat kencang, memegang kawat dengan kuat di bawah kepala sekrup.

Stopkontak Outlet "Tengah-of-the-Run"

Ketika stopkontak stopkontak terletak di tengah rangkaian sirkuit - dengan stopkontak lain "hulu" dan stopkontak tambahan "hilir" - ada dua cara untuk memasang wadah.

Pertama, Anda dapat memasang kabel stopkontak sehingga kabel masuk terhubung ke sepasang terminal sekrup panas dan netral pada stopkontak, dan kabel keluar terhubung ke sepasang terminal sekrup lainnya. Dalam konfigurasi ini, semua daya untuk sirkuit berjalan melalui hubungan logam di dalam wadah itu sendiri. Hal ini membuat koneksi yang cukup mudah, tetapi kelemahannya adalah bahwa jika ada yang salah dengan wadah, bagian hilir dari sirkuit juga mati, karena tidak ada arus yang dapat mengalir melalui wadah. Untuk alasan ini, pro biasanya memasang wadah menggunakan metode kedua, jika memungkinkan.

Metode kedua dari kabel stop kontak tengah adalah menghubungkannya ke kabel sirkuit melalui "kuncir." Kuncir adalah panjang kawat pendek yang membentang dari terminal sekrup panas atau netral pada stop kontak ke kabel sirkuit, yang disatukan bersama dalam kotak outlet dengan konektor kawat. Dalam konfigurasi ini, ada jalur lengkap yang berjalan melalui kotak listrik ke bagian hilir sirkuit; kuncir cukup menyentuh garis panas dan netral untuk memberi makan wadah. Keuntungan dari konfigurasi ini jelas: Jika wadah rusak, masih ada jalur sirkuit yang tidak terputus yang mengarah ke outlet dan perlengkapan hilir wadah.

Sebagian besar listrik akan menggunakan konfigurasi kedua ini di mana kotak memiliki ruang yang cukup agar sesuai dengan konektor kawat.

Mempertahankan Polaritas yang Tepat

Polaritas adalah bagian dari sistem keselamatan yang membuat listrik mengalir ke arah yang tepat. Dalam rangkaian listrik rumah tangga biasa, kabel sirkuit hitam (dan kadang-kadang merah) adalah kabel "panas" yang membawa daya dari sumber ke sakelar atau wadah. Kabel putih "netral" dan membawa listrik kembali ke panel layanan rumah (kotak pemutus) setelah mengalir melalui semua perangkat atau perlengkapan di sirkuit.

Untuk menjaga polaritas yang baik saat memasang kabel, sambungkan kabel panas hitam ke salah satu terminal berwarna perunggu panas. Hubungkan kabel netral putih ke salah satu terminal berwarna perak netral.

Ketika kabel switch standar, kabel yang terhubung ke switch keduanya kabel panas. Jika kabel netral ada di kotak listrik, mereka hanya bergabung bersama dengan konektor kawat, melewati saklar.

Dengan semua sakelar dan stopkontak, sambungkan kabel ground sirkuit (tembaga telanjang atau dengan insulasi hijau) ke sekrup ground perangkat.

Menggunakan Konektor Stab-In Kanan

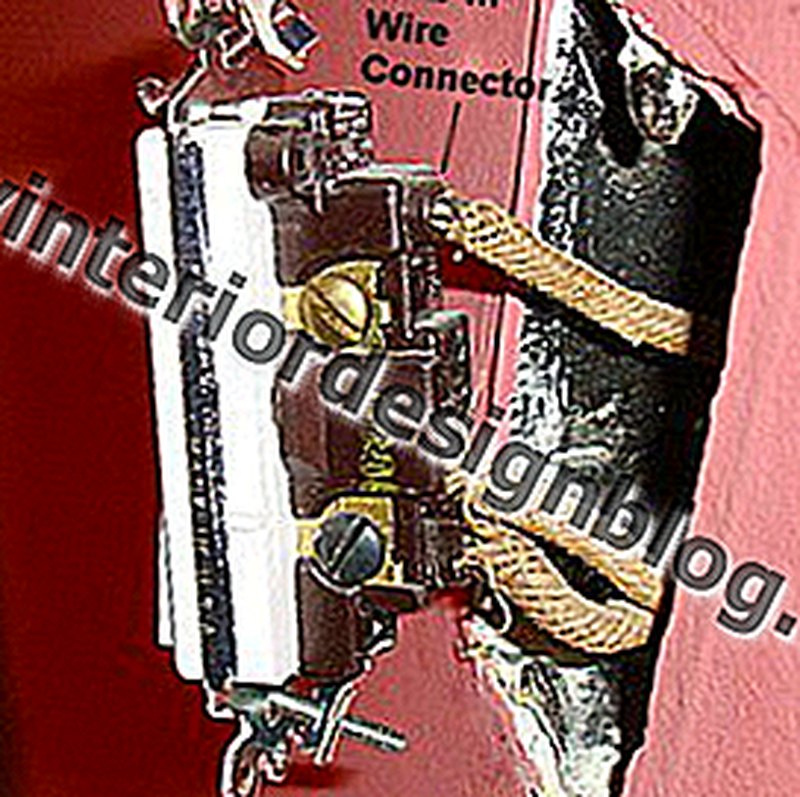

Banyak sakelar dan stopkontak yang memiliki lubang di bagian belakang tubuh perangkat untuk membuat koneksi "stab-in". Ujung kawat dilucuti dimasukkan ke dalam lubang, dan klip pegas di dalam lubang memegang kawat di tempatnya.

Perangkat berkualitas tinggi memiliki sekrup yang dapat dikencangkan setelah memasukkan kabel untuk koneksi penusuk. Perangkat ini menyediakan koneksi yang aman dan dapat digunakan. Perangkat murah sering tidak memiliki sekrup ini, dan sambungannya sepenuhnya bergantung pada pegas pegas di dalam lubang. Karena alasan ini, jenis koneksi ini tidak disarankan.

Jika perangkat tidak memiliki sekrup untuk menjepit koneksi stab-in, gunakan terminal sekrup sisi standar alih-alih koneksi stab-in.

Kabel Tiga Arah Switch

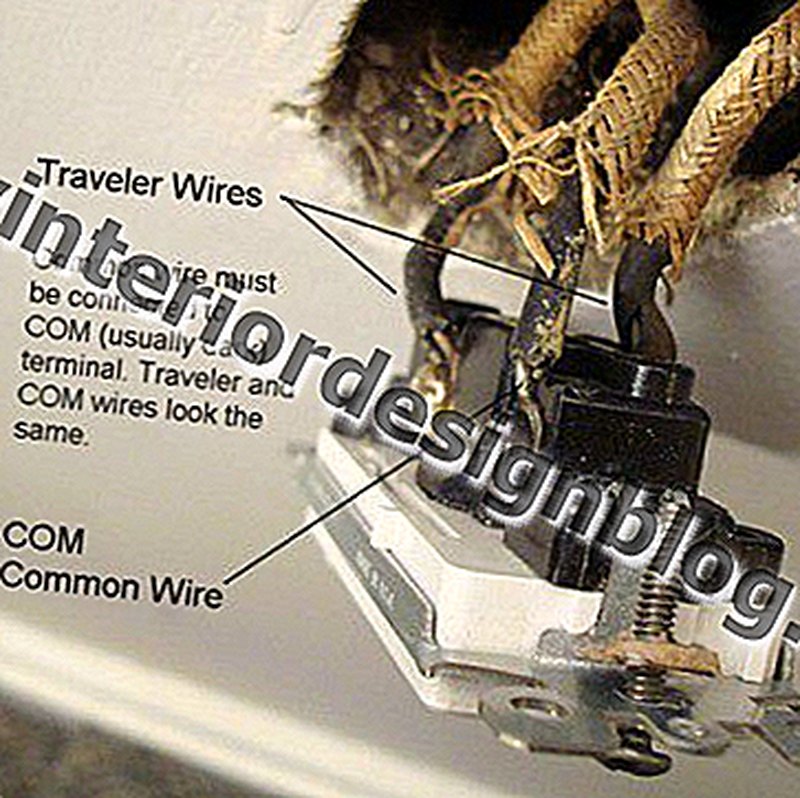

Sakelar tiga arah mengontrol lampu atau outlet dari dua lokasi berbeda. Sakelar ini memiliki dua kabel "penjelajah" dan satu kabel "biasa". Trik untuk mengganti sakelar tiga arah adalah dengan menandai kabel umum (atau "COM") pada sakelar lama sebelum melepaskan kabel. Kabel traveller tidak perlu diberi label karena kabel traveller dapat terhubung ke terminal sekrup traveller pada sakelar.

Untuk memasang sakelar baru, sambungkan kabel biasa berlabel ke terminal COM (biasanya perunggu atau berwarna gelap) pada sakelar. Hubungkan masing-masing dari dua kabel lainnya ke salah satu terminal traveler berwarna terang.

Memasang Wadah GFCI

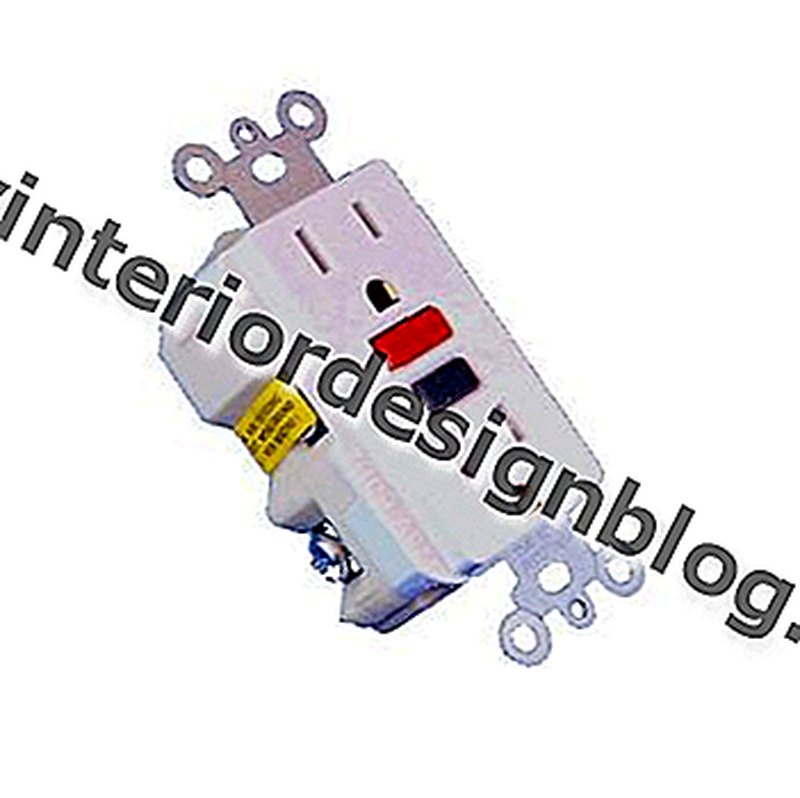

Wadah GFCI (ground-fault circuit-interrupter) memiliki dua set terminal: satu ditandai LINE, dan satu lagi ditandai LOAD:

• Jika Anda ingin wadah untuk memberikan perlindungan GFCI ke perangkat hilir wadah, gunakan terminal LINE dan LOAD, mengikuti diagram perkabelan pabrikan.
• Jika Anda tidak perlu memberikan perlindungan GFCI untuk perangkat lain, atau jika wadahnya ada di ujung sirkuit (akhir berjalan), gunakan hanya terminal LINE, dengan mengikuti diagram pengkabelan produsen. Jika stop kontak ini adalah stop kontak tengah, gunakan kabel kuncir pendek untuk menghubungkan kabel sirkuit ke terminal LINE pada wadah tersebut.
