Cara Memasang Air Shutoff Valve

Jenis Katup Penutup Air

Ada beberapa jenis katup penutup air, atau katup berhenti, yang dirancang untuk berbagai jenis pipa. Ada juga beberapa konfigurasi katup yang berbeda, termasuk standar lurus, miring (sudut berhenti), dan katup in-line. Katup penutup umumnya tersedia untuk pemasangan pada tembaga, CPVC, baja galvanis, dan pipa atau tubing PEX. Berikut ini adalah langkah-langkah pemasangan dasar untuk beberapa jenis pipa dan katup penutup yang paling umum.

Sebelum kamu memulai

Katup pemutus memungkinkan Anda mematikan pasokan air ke satu fixture dan berlokasi dekat fixture. Tetapi untuk memasang katup penutup, Anda harus mulai dengan mematikan pasokan air utama ke seluruh rumah.

Jika Anda mengganti katup penutup yang ada, matikan pasokan air utama, kemudian lepaskan katup lama sebagai berikut:

1. Tempatkan ember di bawah katup untuk menangkap air.
2. Pegang tubuh katup dengan satu kunci pas yang dapat disesuaikan, dan longgarkan mur kompresi katup dengan kunci pas yang dapat disesuaikan kedua. Lepaskan mur sepenuhnya, dan lepaskan katup dari ujung pipa.
3. Lepaskan selongsong kompresi kuningan tua dari pipa. Jika selongsong macet, gunakan tang lidah-dan-alur untuk memutar lengan baju dengan hati-hati. Jika selongsong tidak mudah dilepas oleh tang, Anda juga dapat menggunakan penarik selubung kompresi atau memotong pipa di bawah selongsong.
4. Bersihkan bagian luar pipa dengan mengampelas dengan lembut kain ampelas.

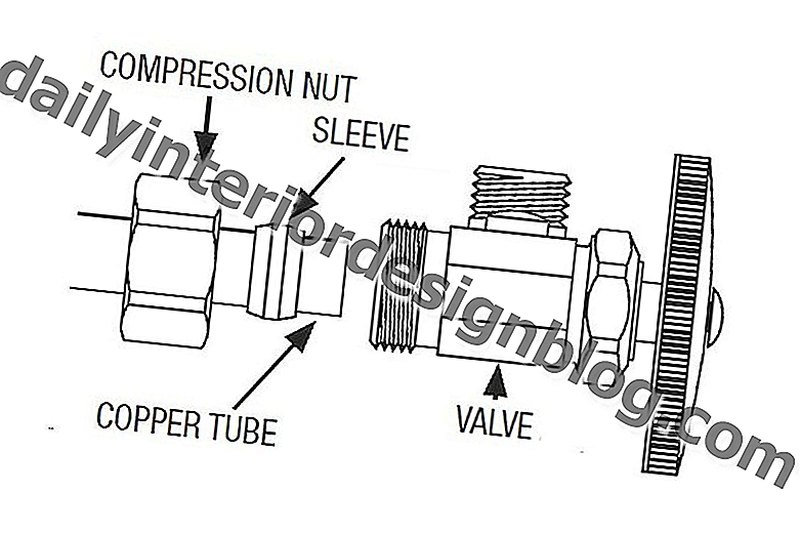

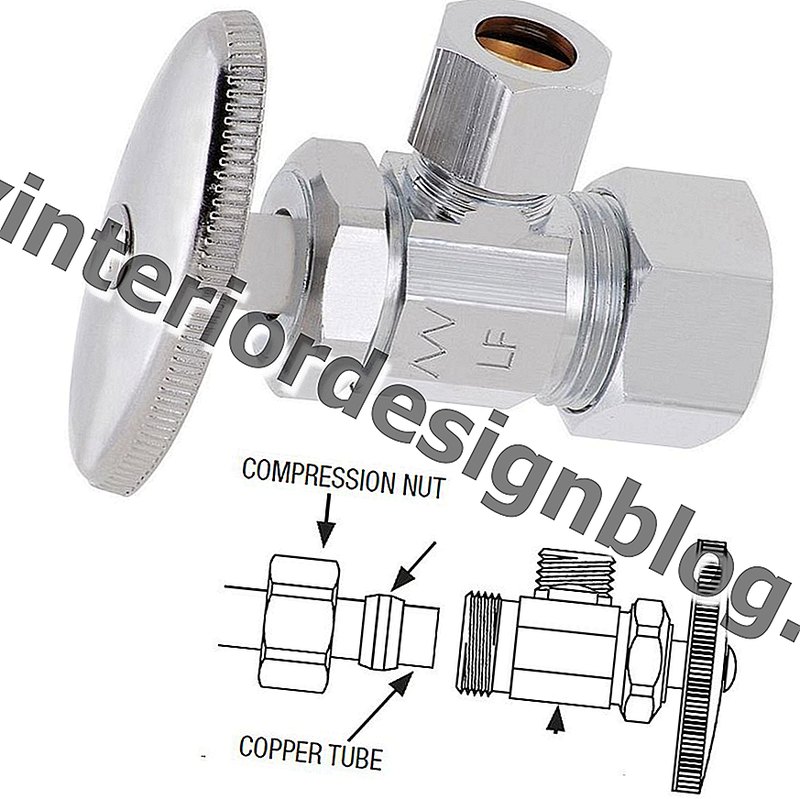

Kompresi Shutoff Valve

Katup penutup dengan fitting kompresi digunakan dengan pipa tembaga dan dipasang dengan dua kunci pas yang dapat disesuaikan:

1. Geser mur kompresi ke pipa dengan ulir mur menghadap ke ujung pipa.
2. Geser lengan kompresi ke atas pipa sehingga setidaknya satu inci dari ujungnya.
3. Dorong katup ke pipa sehingga pipa sepenuhnya duduk di dalam tubuh katup.
4. Geser selongsong kompresi ke atas ke lubang masuk ulir dari katup, lalu geser mur kompresi ke atas selongsong dan ke lubang masuk ulir — sambil menjaga pipa tetap duduk sepenuhnya di dalam katup.
5. Kencangkan mur kompresi sampai pas.
6. Pegang tubuh katup dengan satu kunci pas yang dapat disesuaikan, dan kencangkan mur kompresi dengan kunci pas kedua yang dapat disesuaikan, sekitar 3/4 putaran.
7. Pastikan katup ditutup dengan memutar pegangannya searah jarum jam sampai berhenti. Jika katup memiliki pegangan tuas, putar tuas sehingga tegak lurus dengan badan dan pipa katup.
8. Nyalakan suplai air utama dan periksa kebocoran di katup penutup.

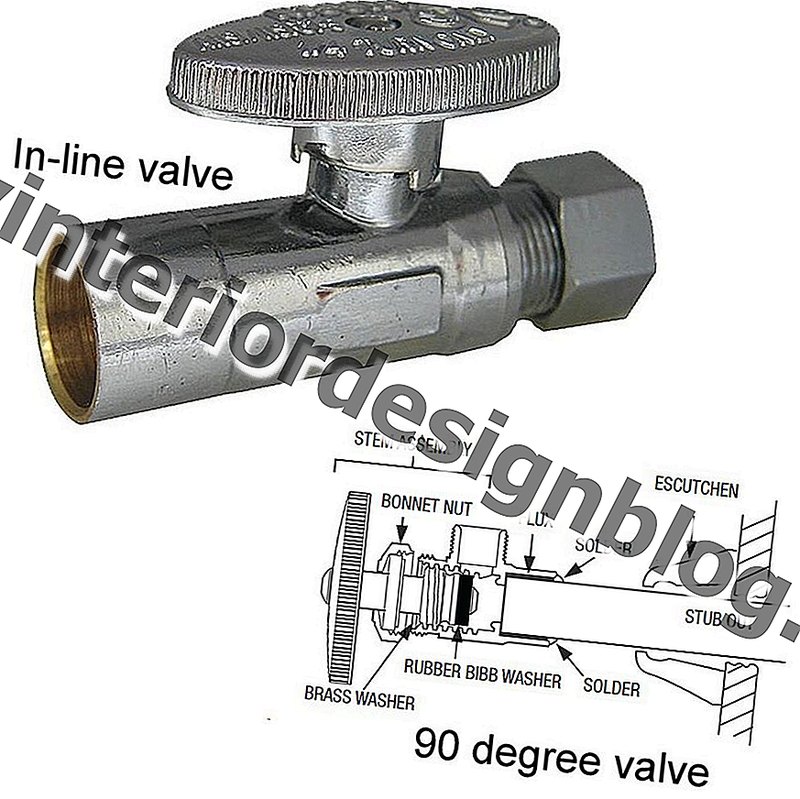

Tembaga Shutoff Valve Shutoff

Pas keringat (disolder) hanya digunakan dengan tembaga kaku dan membutuhkan koneksi solder tradisional, menggunakan obor propana dan solder:

1. Lepaskan unit pegangan dan pencuci dari katup penutup baru. Ini akan mencegah mesin cuci dari kerusakan oleh panas.
2. Bersihkan bagian luar pipa dan bagian dalam dudukan kursi katup penutup (bagian yang menerima pipa tembaga) dengan kain ampelas halus.
3. Oleskan fluks ke bagian luar pipa dan bagian dalam kursi pas.
4. Pasangkan badan katup ke pipa dan putar bolak-balik untuk mendistribusikan fluks secara merata antara pipa dan kursi pas.
5. Panaskan semua sisi fitting dengan obor propana. Periksa suhu sambungan secara berkala dengan menyentuh ujung solder ke permukaan pipa di sambungan. Ketika solder berubah menjadi cair dan mengalir bebas, sambungannya cukup panas.
6. Oleskan solder ke sambungan di sekitar pipa sambil terus menerapkan panas.
7. Lepaskan api dari sambungan, dan lap katup dengan kain lembab untuk membersihkannya saat sambungan pipa masih panas. Jangan pindahkan bagian sampai solder mengeras.
8. Pasang kembali rakitan dan pegangan mesin cuci katup.
9. Pastikan katup ditutup dengan memutar pegangannya searah jarum jam sampai berhenti. Jika katup memiliki pegangan tuas, putar tuas sehingga tegak lurus dengan badan dan pipa katup.
10. Nyalakan suplai air utama dan periksa kebocoran di katup penutup.

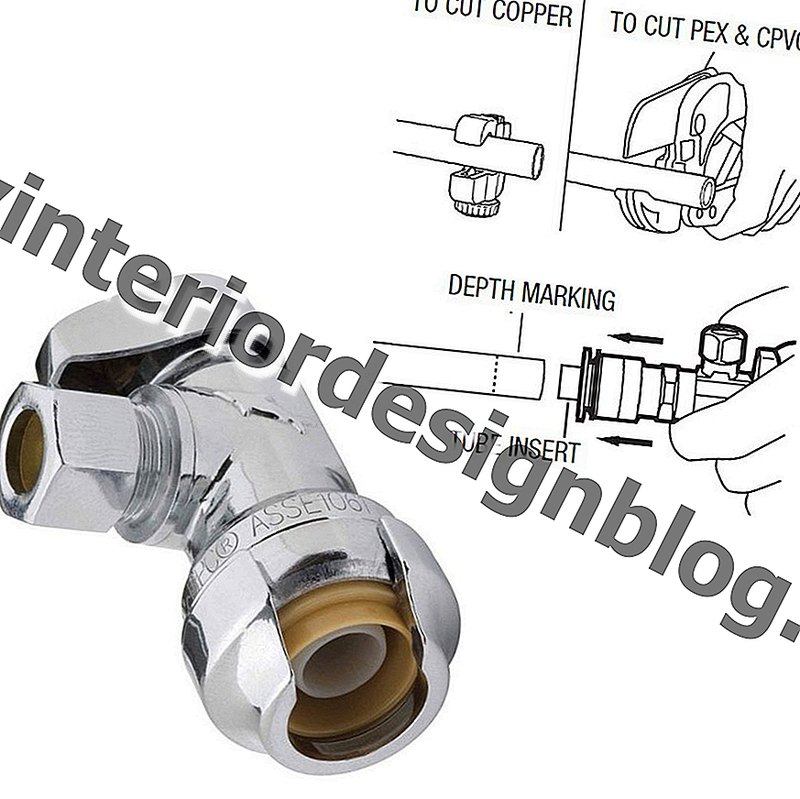

Katup Penutup Push-On

Fitting push-on kompatibel dengan pipa pasokan air tembaga, PEX, dan CPVC dan membutuhkan potongan persegi yang bersih di ujung pipa:

1. Potong ujung pipa, menggunakan jenis pemotong tabung yang sesuai.
2. Deburr ujung potong, menggunakan alat deburring, lalu bersihkan pipa sesuai kebutuhan. Ujung pipa harus dipotong, dibersihkan, dan bebas dari gerinda untuk memastikan koneksi yang baik dengan katup push-on.
3. Ukur dan tandai pipa pada dimensi kedalaman yang ditentukan pabrik (biasanya sekitar satu inci dari ujung pipa). Tanda ini menunjukkan seberapa jauh katup harus didorong ke pipa untuk duduk sepenuhnya.
4. Dorong katup ke pipa sampai mencapai tanda kedalaman, yang menunjukkan bahwa ia sepenuhnya duduk. Catatan: Fitting push-in biasanya termasuk pengaku pra-instal (tapi bisa dilepas) untuk pipa PEX. Pengaku harus ada di tempat untuk instalasi PEX dan tidak perlu dilepas untuk pipa tembaga atau CPVC.
5. Pastikan katup ditutup dengan memutar pegangannya searah jarum jam sampai berhenti. Jika katup memiliki pegangan tuas, putar tuas sehingga tegak lurus dengan badan dan pipa katup.
6. Nyalakan suplai air utama dan periksa kebocoran di katup penutup.

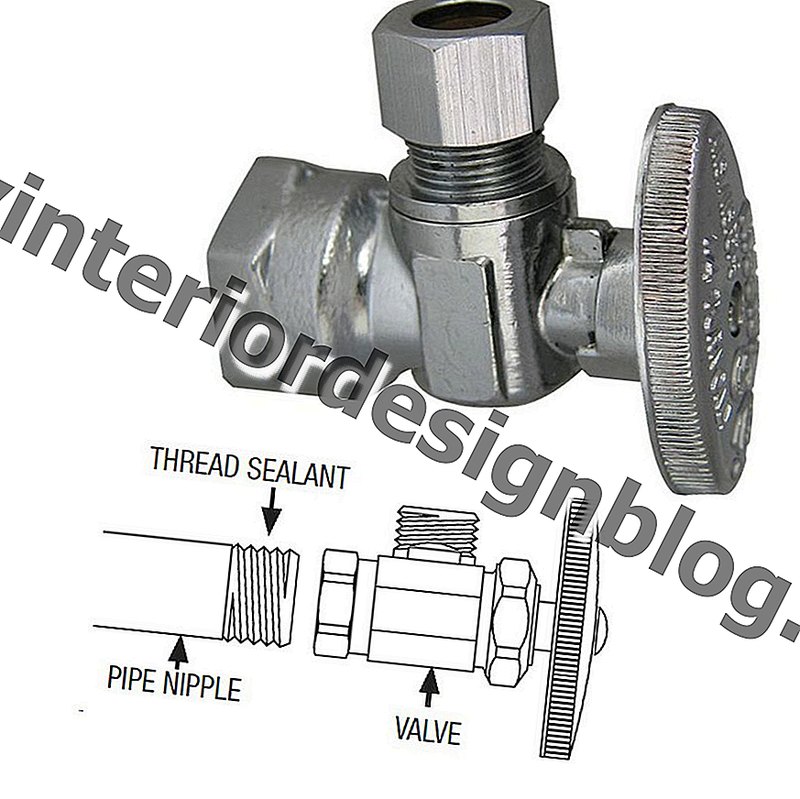

FIP Katup Penutup Pipa Besi

Katup pipa besi memiliki fitting ulir (FIP) untuk digunakan dengan pipa pasokan air baja galvanis:

1. Oleskan selotip pita atau pipa obat bius tukang ledeng ke benang di ujung pipa.
2. Masukkan katup penutup ke pipa.
3. Pegang tubuh katup dengan stabil dengan satu kunci pas yang dapat disesuaikan, dan gunakan kunci pas yang dapat disesuaikan kedua untuk mengencangkan koneksi katup. Outlet katup harus menghadap ke arah yang diinginkan ketika katupnya kencang, sebagaimana berlaku.
4. Pastikan katup ditutup dengan memutar pegangannya searah jarum jam sampai berhenti. Jika katup memiliki pegangan tuas, putar tuas sehingga tegak lurus dengan badan dan pipa katup.
5. Nyalakan suplai air utama dan periksa kebocoran di katup penutup.

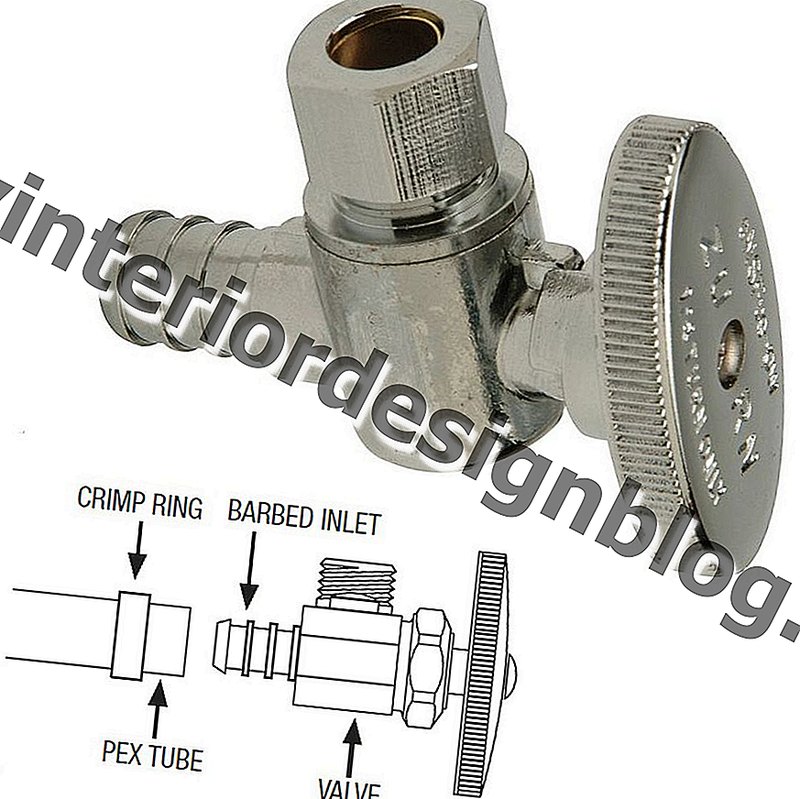

PEX Valve Shutoff Berduri

Katup penutup PEX berduri dirancang khusus untuk tabung PEX dan membutuhkan alat crimping PEX:

1. Buat potongan persegi yang bersih di ujung tabung PEX, menggunakan pemotong tabung PEX.
2. Geser cincin kuningan crimp ke tabung PEX.
3. Masukkan ujung berduri dari katup penutup ke tabung PEX sampai tabung benar-benar berhenti di badan katup.
4. Posisikan ring crimp di atas area berduri, dan crimp ring dengan alat crimping PEX, mengikuti arahan pabrikan.
5. Pastikan katup ditutup dengan memutar pegangannya searah jarum jam sampai berhenti. Jika katup memiliki pegangan tuas, putar tuas sehingga tegak lurus dengan badan dan pipa katup.
6. Nyalakan suplai air utama dan periksa kebocoran di katup penutup.
